空調風管角鋼法蘭風管制作步驟
1 ）下料與壓筋
a 在加工車間中，根據制造的空調風管材料清單選擇鍍鋅鋼板的厚度，將鍍鋅鋼板從進料架裝載到校平和壓條機中，并在打開后切斷鋼板的末端 機器。 加載時，請檢查鋼板是否傾斜，嘗試切割鋼板，并測量切割后的鋼板的切割線是否垂直于邊線，對角線是否一致。
b 按照用料清單的下料長度和數量輸入電腦，開動機器，由電腦自動剪切和壓筋。板材剪切一定要進行用料的復核，以免有誤。
c 特殊形狀的板材用ACL3100等離子切割機，零星材料使用現場電剪刀進行剪切，使用固定式動剪時兩手要扶鋼板，手離刀口不小于5cm，用力均勻適當。
2）倒角與咬口
采用咬口連接的空調管道風管其咬口寬度和留量根據板材厚度而定。

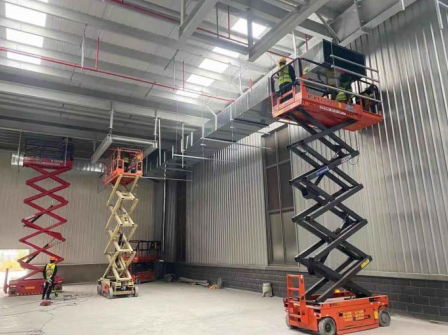

耀德暖通工程-煙臺空調風管生產廠家案例
3）法蘭
角鋼法蘭連接方法：該方法的法蘭是通過焊接四種角鋼形成的。 劃刻和切割材料時，注意使焊接法蘭的內徑不小于空氣管的外徑，并用砂輪切割機按線切割； 切割和矯直后，在鉆孔機上鉆孔鉚釘孔和螺栓孔。 通風空調系統的孔距應大于150m，排煙系統的孔距應不大于100mm。 將均勻分割并打孔的角鋼放在焊接平臺上進行焊接。 焊接時，根據各種規格將模具夾緊并弄平。 焊接完成后，在臺式鉆機上鉆出螺栓孔。 螺栓孔間距與鉚釘孔間距相同，且分布均勻。
4）折方
咬合后的紙張根據所畫的正方形線放置在折疊機上，并放置在下模具的中.心線上。 在操作過程中，機器的上部折疊方形件的中.心線與下部模具的中.心重合，并折疊成所需的角度。 折疊方格時，它們應相互配合并與折頁機保持一定距離，以免被翻轉的鋼板或配重傷害。
5）風管縫合
咬口完成的風管采用手持電動縫口機進行縫合，縫合后的風管外觀質量應達到折角平直，圓弧均勻，兩端面平行，無翹角，表面凹凸不大于5mm。
6）上法蘭
風管與法蘭組合成形時，允許偏差見下表
空調風管與法蘭鉚接前先進行技術質量復核，合格后將法蘭套在風管上，風管折方線與法蘭平面應垂直，然后使用液壓鉚釘鉗或手動夾眼鉗用5×10鉚釘將風管鉚固，并將四周翻邊；翻邊應平整，不應小于6mm，四角應鏟平，不應出現豁口，以免漏風。
