服務熱線:13853552778 王總
當前位置:首頁>新聞動態>行業新聞

空調風管道鍍鋅板與非金屬板材如何選擇

發布時間:2021-04-08 16:09 瀏覽次數:
【概要】:空調風管道鍍鋅風管板材與非金屬板材的選擇,煙臺空調風管廠家為您分享: 煙臺空調風管耀德暖通工程 板厚的處理包括:指示通風管和管件的尺寸;計算具有外部尺寸的矩形風道;...
空調風管道鍍鋅風管板材與非金屬板材的選擇,煙臺空調風管廠家為您分享:
空調風管道鍍鋅板與非金屬板材如何選擇

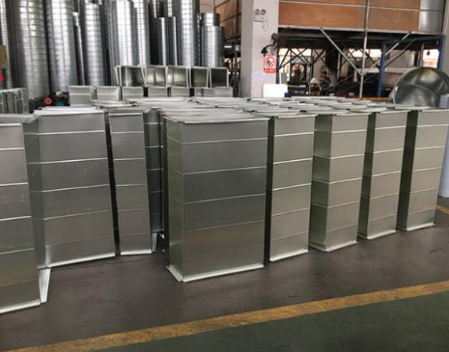

煙臺空調風管耀德暖通工程


板厚的處理包括:指示通風管和管件的尺寸;計算具有外部尺寸的矩形風道;以及計算具有外徑尺寸的圓形風道。 通風管道用薄鋼板,鍍鋅板,鋁板和不銹鋼板的厚度一般為0.5?2mm,對展開后尺寸的影響很小,展開時可忽略不計。 但是,對于有特殊要求的厚壁管道和部件,當板壁厚度大于2mm時,必須考慮板壁厚度的影響。 也就是說,為了擴展和切割圓形管道,在計算管道直徑時應考慮管道直徑。 中間直徑(外徑減小壁厚或內徑增大壁厚)。 對于矩形管道,仍會根據管道的外部尺寸來計算膨脹率。
煙臺耀德暖通工程有限公司是一家專業設計、生產、制作各種通風管道,承接各種白鐵加工、消防排煙工程、通風風管、通風設備、中央空調送回風管道、工業廠房,通風管道、大型廚房的排煙風道的設計、制作、安裝。


金屬板材的引進

//
一、薄鋼板
//

薄鋼板是制造通風管道和部件的主要材料。普通薄板和鍍鋅板是常用的。其規格表示為短邊、長邊和厚。常用薄板的厚度為0.5×4mm,規格為900 mm×1800 mm和1000 mm×2000 mm。

制造風管和管道配件的薄鋼板要求表面光滑光滑,厚度均勻,無裂紋和疤痕,應妥善保存以防止生銹。

(1)普通薄板

普通薄鋼板有薄板和卷材兩種。這種鋼板屬于B類鋼板,是Q235B鋼的冷軋熱軋鋼板,具有較好的加工性能和較高的機械強度,價格低廉。

(2)鍍鋅鋼板

鍍鋅鋼板的厚度一般為0.5×1MM。鍍鋅板的長度和寬度與普通薄鋼板相同,為5mm。鍍鋅鋼板表面有保護層,可以防止腐蝕,一般不需要涂漆。對這種鋼板的要求是表面光滑干凈,鍍鋅層厚度不應小于0.02毫米主要用于防酸防潮風管系統,效果較好.

//
二、不銹鋼和鋁板
//

(I)不銹鋼板

1具有較高的塑性、韌性、機械強度和耐腐蝕性能,是一種常用于化工耐腐蝕風管系統的不銹鋼。

2不銹鋼的主要元素是鉻,它具有較高的化學穩定性。在其表面形成鈍化膜,以保護鋼板免受氧化,提高其耐蝕性。

(3)不銹鋼在冷加工中易彎曲,錘擊時會引起內應力和不均勻變形,從而降低不銹鋼板的韌性,提高其強度,使其變得脆硬。

(4)當不銹鋼加熱到450℃~850℃時,慢冷后鋼會發生變質、硬化和裂紋。

(2)鋁板

1鋁板有純鋁板和合金鋁板,主要用于化工通風工程。

2鋁板具有顏色美觀、密度低、塑性好、耐酸性強等優點,但易被鹽酸、堿腐蝕,具有良好的化學腐蝕性能。

(3)鋁合金鋁板機械強度高,耐腐蝕性能差,通風工程中使用的鋁板大多為純鋁板和退火鋁合金板材。

由于鋁板是軟的,碰撞中沒有火花,所以它主要用作具有防爆要求的通風管道。

3.塑料復合板

如果在普通鋼板上粘貼或噴涂一層塑料薄膜,您將成為塑料復合鋼板。 它的特點是具有加工性能,例如耐腐蝕性,彎曲性,咬合性和鉆孔性。

塑料復合鋼板常用于空氣潔凈系統及溫度在-10℃~70℃范圍內的通風與空調系統。
塑料復合鋼板規格有:450mm×1800 mm,500 mm×2000 mm,厚度0.35≤,0.7mm≤1000 mm×2000 mm,厚度0.8~2.0mm等。

(一).非金屬薄板

1.PVC塑料板

主要結果如下:(1)耐蝕性好,一般不與酸、堿、鹽發生化學反應,但在濃硝酸、熏蒸硫酸和芳烴的作用下表現出不穩定性。

(2)強度高,彈性好,熱穩定性差,高溫下強度下降,變脆,低溫易開裂,加熱到100℃~150℃時處于軟態,在190℃~200℃時,可在小壓力下相互結合。

(3)由于板的縱向和橫向性能不同,內部存在殘余應力,在制造風管和部件時,需要對其進行加熱和冷卻以產生收縮,總縱向收縮率和橫向收縮率分別為3%≤4%和1.5%≤2%。

(4)PVC塑料板的密度為1350~1450 kg/m3。在通風空調工程中,這種板材主要用于輸送酸、堿、鹽等腐蝕性氣體,也可用于清潔空調系統。

(5)對于塑料板材的要求,表面應光滑、薄、均勻,不存在氣泡、裂紋和分層等缺陷。

//
三、玻璃鋼板
//

主要研究結果如下:(1)在通風工程中,常用的玻璃管不是用玻璃鋼做的,而是以板材或薄鋼板為模具手工制造的。

(2)在操作時,首先要在透明玻璃紙的模具面包層上涂上調整過的樹脂,然后再涂上一層玻璃布,每一層樹脂涂上一層玻璃布,布要錯開,而最外層的玻璃布表面也要涂上一層薄的樹脂。

(3)風管與法蘭一體化,法蘭應事先做好,在涂布樹脂的過程中加入,與風管粘合在一起,固化一段時間后,整個風管即可脫出,達到一定強度。

(4)玻璃管及管件制造所用合成樹脂應根據設計要求的耐酸、耐堿、自熄滅等性能選擇,合成樹脂中填充物的含量應符合技術文件的要求。

(5)玻璃布的內容和規格應符合設計要求,玻璃布應保持干燥和清潔,不得含有蠟。玻璃布的敷設和縫線應錯開,不應重疊。

(6)保溫玻璃管可使管壁形成層間,夾層材料可由巖棉、聚苯乙烯、聚氨酯泡沫、蜂窩紙等保溫材料制成,夾層厚度和材料應根據工程需要進行選擇。

(7)玻璃纖維風管及配件的內表面應光滑光滑,表面平整美觀,厚度應均勻,邊緣不毛刺,不應有氣泡和分層,樹脂固化度應達到90%以上。

(8)法蘭須與風管或配件整合,并須與風管垂直,而法蘭平面的容許偏差不得大于2mm。




山東煙臺空調風管鍍鋅板廠家歡迎您咨詢我們。
Copyright © 煙臺耀德暖通工程有限公司 All rights reserved.
網站制作:智聯數字
免费人成视在线观看不卡,A级毛片内射电影免费看,久久91热在精品国产,日本高清播放一区二区
